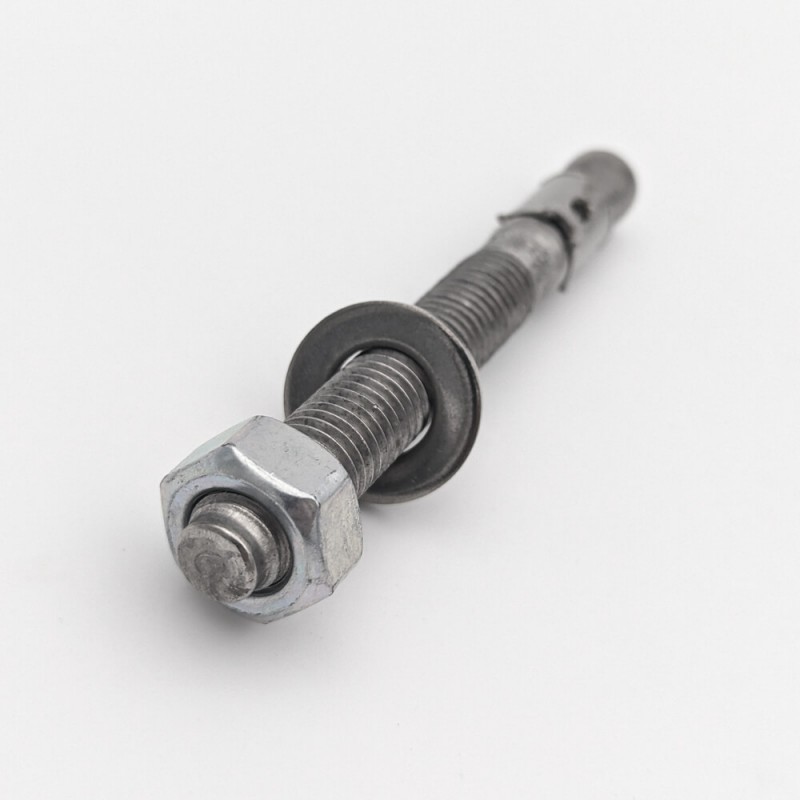

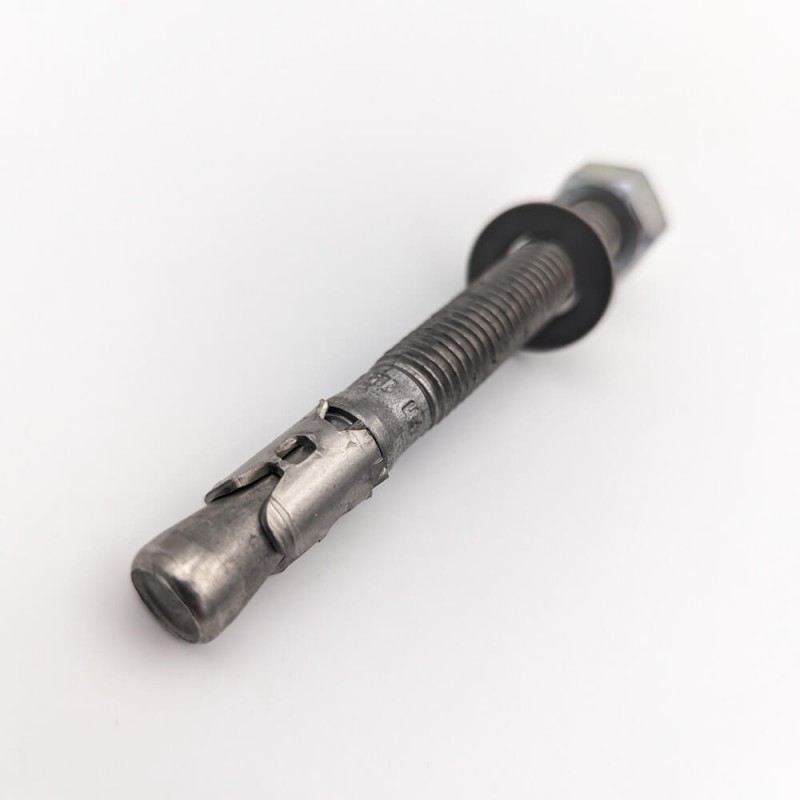

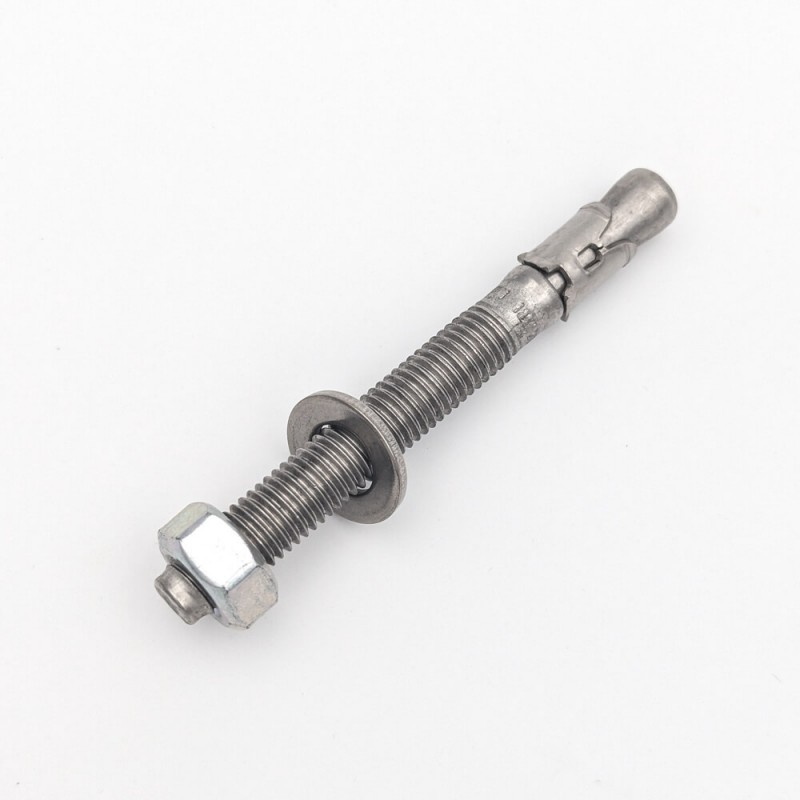

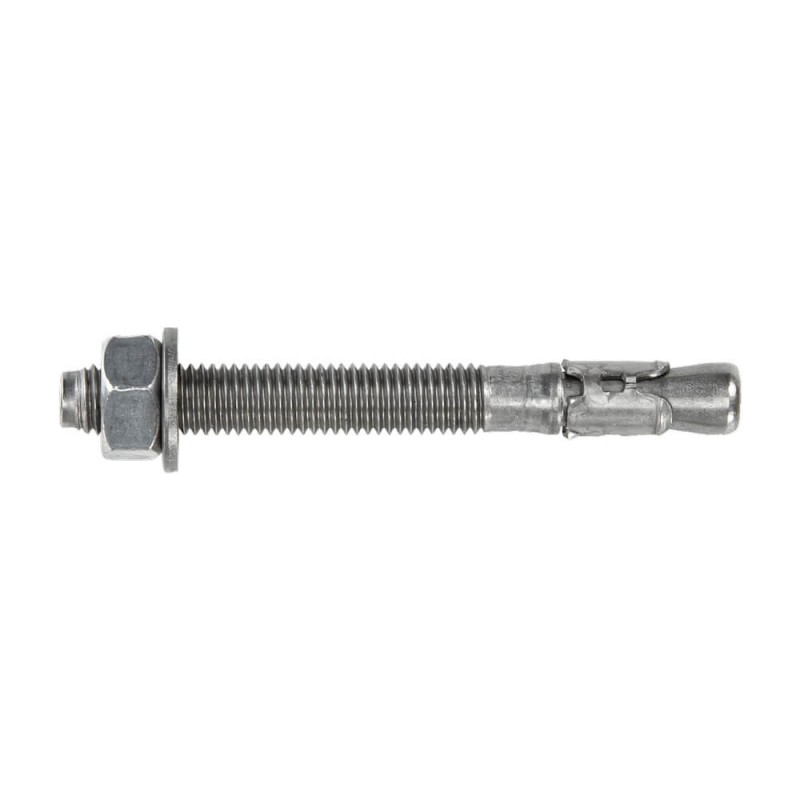

Piton à expansion pour béton et roche dure Ø 12 mm - Longueur 110 mm

Piton à expansion pour béton non fissuré
(en option)

Cheville pour béton non fissuré tel que des massifs béton, blocs de lest et fondations. C'est la solution la plus économique quand le support est clairement identifié.

Caractéristiques principales :

• Usage : pour béton non fissuré * clairement identifié
• Livré avec une rondelle et un écrou de serrage
• En acier inoxydable AISI 316L
• Dimensions : Ø 12 X 110 mm
• Poids par pièce : 100 g
• Diamètre perçage : 12 mm
• Profondeur mini de perçage : 95 mm
• Couple de serrage (Torque) : 50 Nm
• Applications : béton non fissuré C20/25 à C50/60, béton non fissuré C12/15, pierre naturelle à structure dense
• Référence site : NPLA-vis

* Exemple de bétons non fissurés probables : massifs bétons, blocs de lests, fondations, béton plein statique.

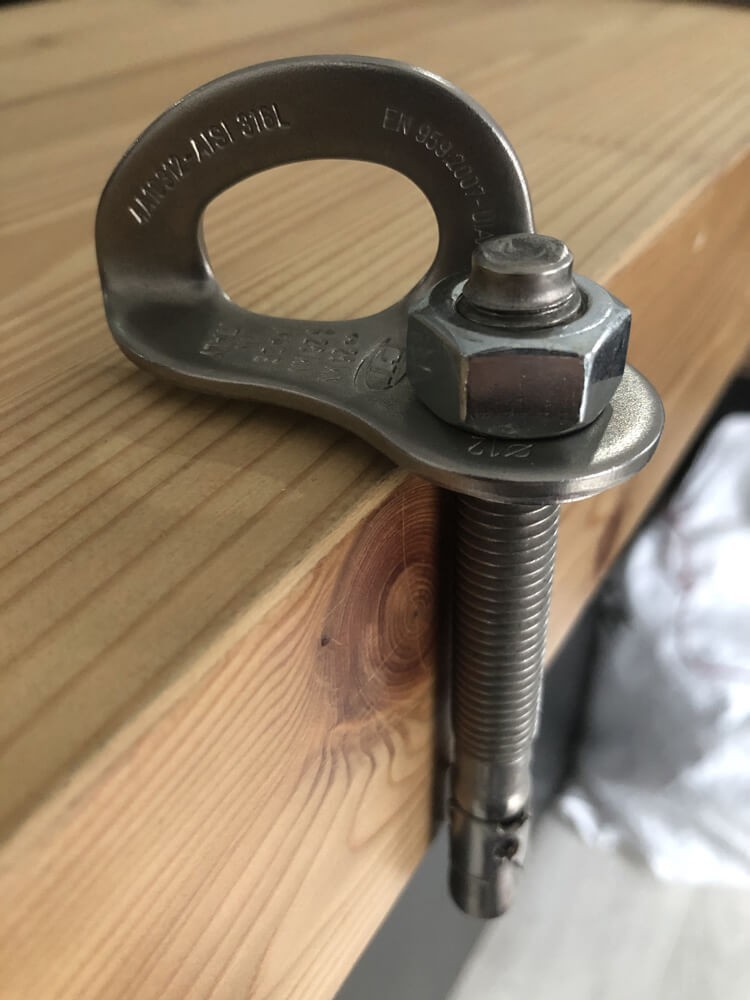

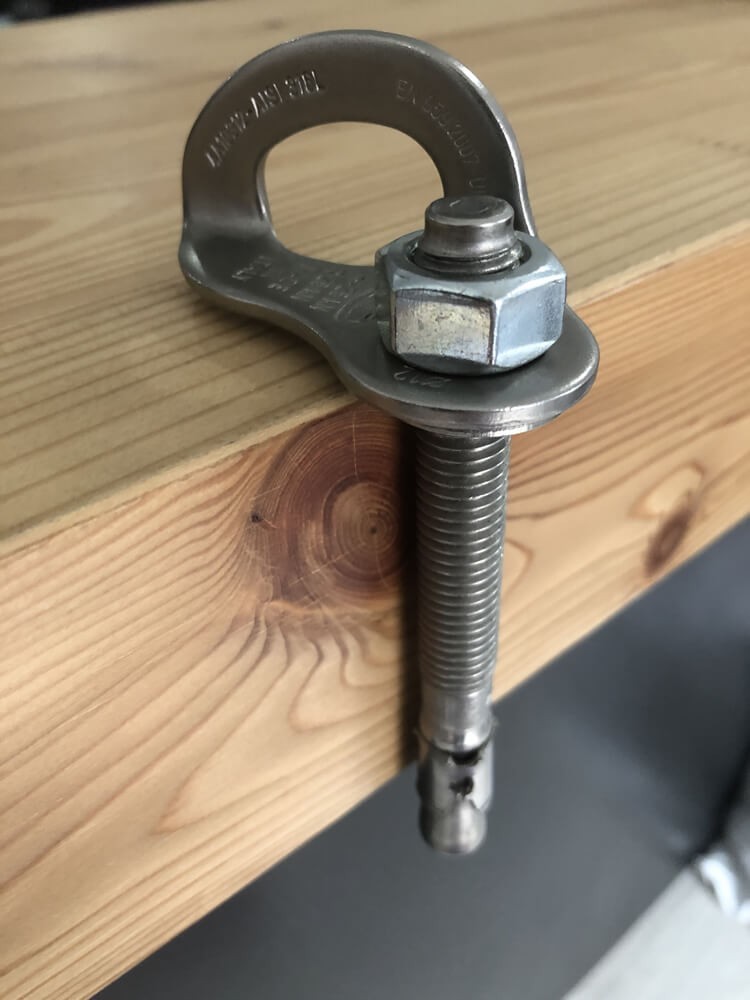

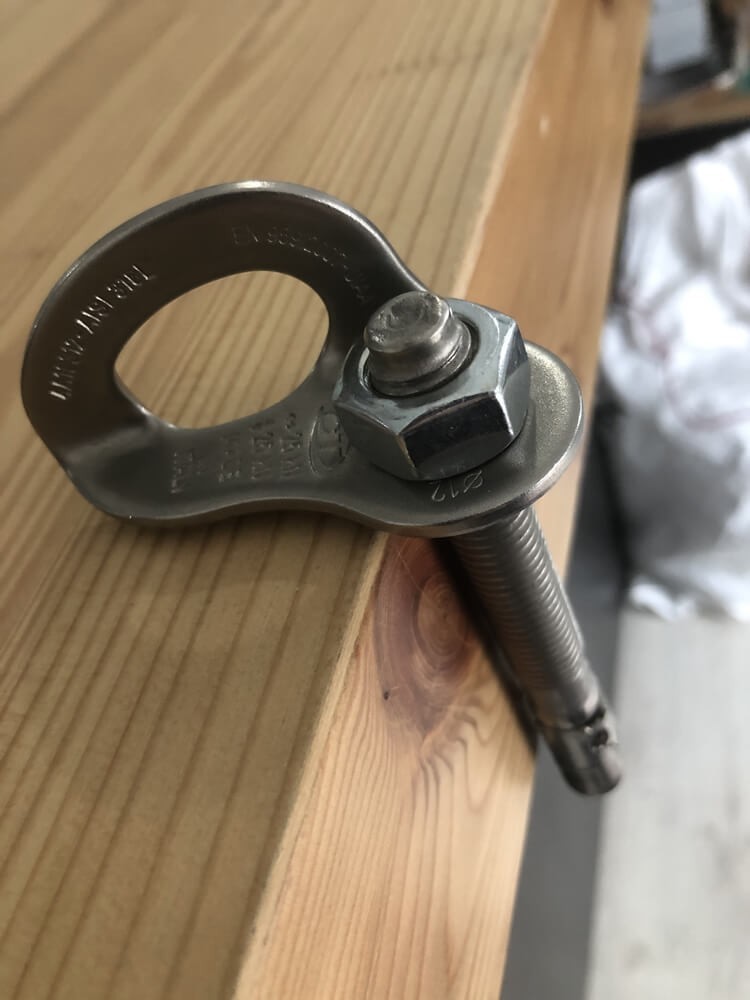

Utilisé avec la platine d'ancrage NPLA, il permet de réaliser un ancrage conforme aux normes EN 959, UIAA-123 et EN 795-A.

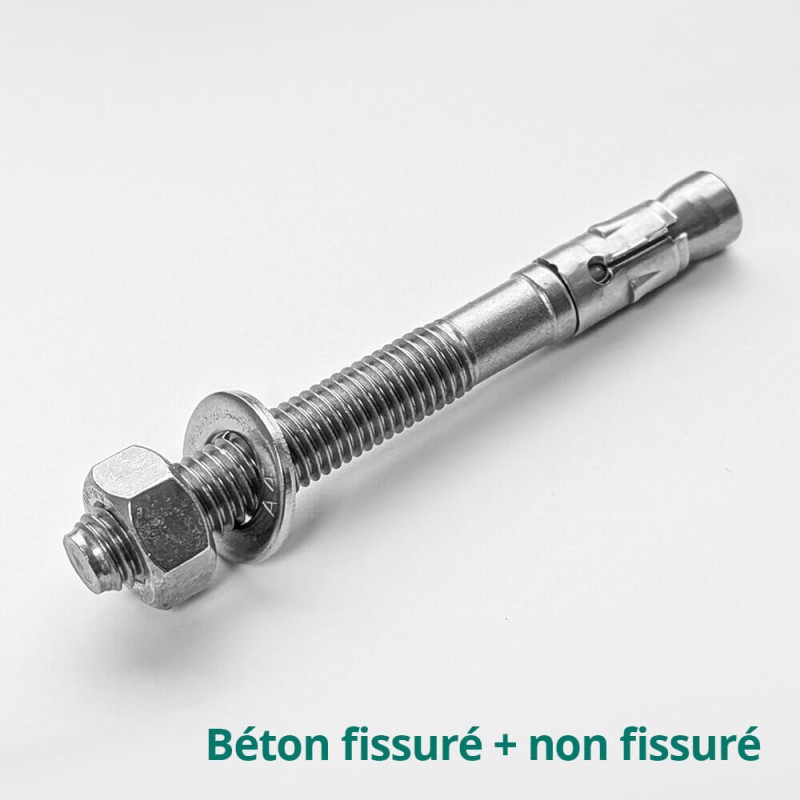

Piton à expansion pour béton fissuré et non fissuré
(en option)

Cheville métallique haute performance conçue pour les fixations dans le béton fissuré et non fissuré, offrant une sécurité maximale en extérieur tout en permettant de fixer des charges lourdes en toute fiabilité.

Caractéristiques principales :

• Usage : Solution universelle pour béton fissuré * et non fissuré
• Livré avec rondelle et écrou hexagonal M12
• En acier inoxydable A4 (AISI 316)
• Dimensions : Ø 12 X 110 mm
• Poids par pièce : 110 g
• Diamètre perçage : 12 mm
• Profondeur mini de perçage : 100 mm
• Couple de serrage (Torque) : 60 Nm
• Usage sismique : oui (catégorie C1 et C2)
• Application : béton C20/25 à C50/60, fissuré et non fissuré, Béton C12/15, Béton C80/95, béton fibré, brique silico-calcaire pleine, pierre naturelle à strucutre dense
• Référence site : NPLA-vis-fissure

* Exemple de bétons fissurés probables : dalles porteuses, poutres et planchers en béton, toitures etc.

Utilisé avec la platine d'ancrage NPLA, il permet de réaliser un ancrage conforme aux normes EN 959, UIAA-123 et EN 795-A.

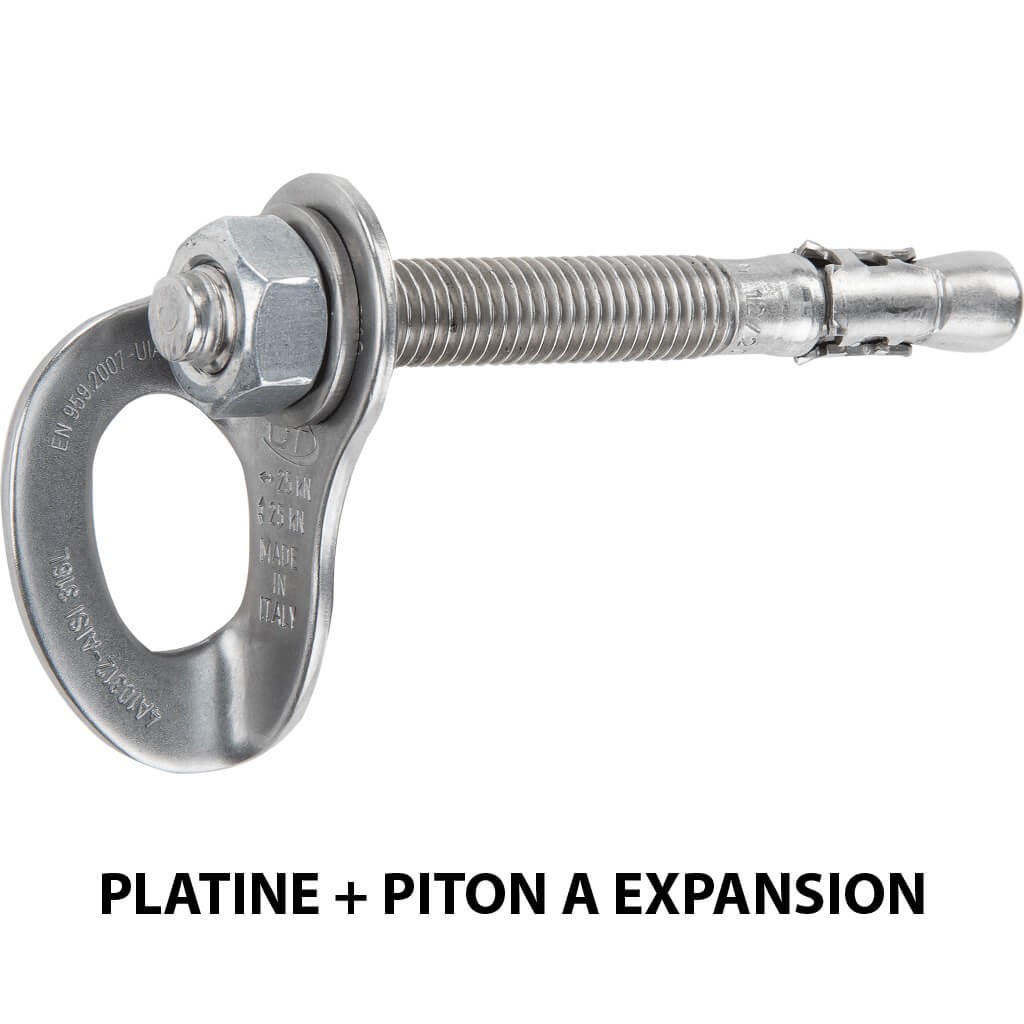

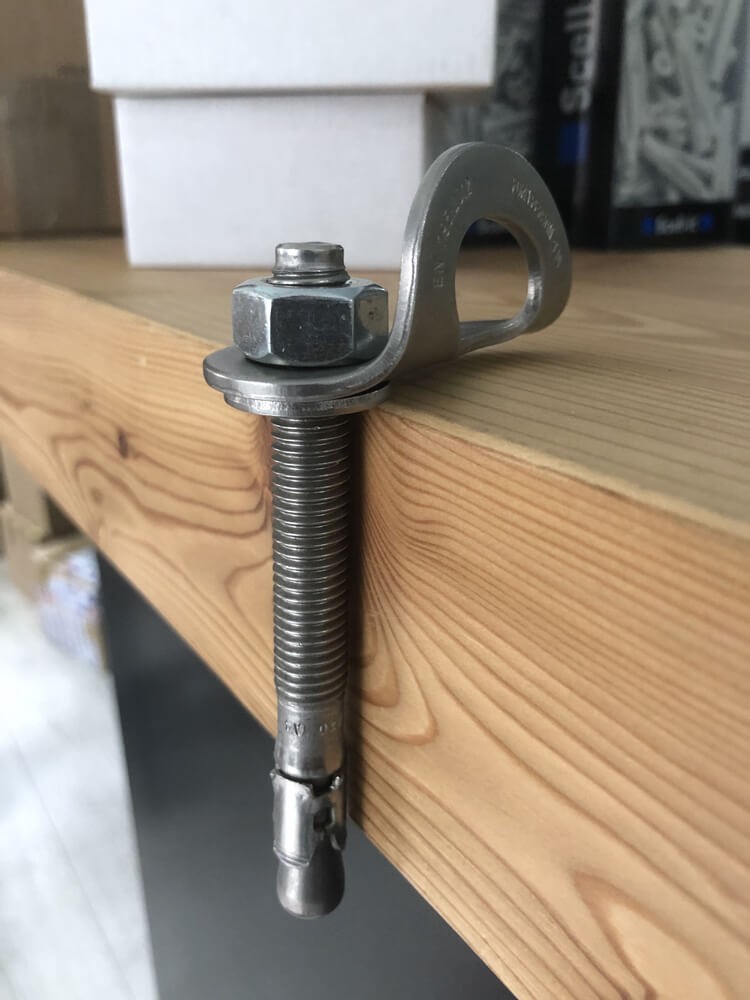

Platine d'ancrage haute résistance

Ce point d'ancrage à demeure peut se fixer sur toutes les surfaces métalliques ou béton et dans toutes les positions sur façade ou plafond.

Cet accessoire est vendu séparément : voir nos platines d'ancrage.

Caractéristiques principales

• En acier inoxydable AISI 316 haute résistance
• Résistances au cisaillement (radial) : 25 kN
• Résistance à l'arrachement (axial) : 20 kN
• Diamètre de la fixation 12,3 mm
• Diamètre de perçage 14 mm
• Encombrement : 66,5 mm x 33,5 mm x 29 mm
• Utilisable en position horizontale et verticale
• Référence site : NPLA

Information importante : ce point d'ancrage est livré sans système de fixation.

Certifiée EN795 : 1996 A1 - Directive Européenne 89/686/CE.
