Fabrication d'une boucle en câble avec serre-câbles

Dans certaines installations de filet, il peut être utile d'employer des élingues ou des câbles en acier munis de boucles cossées avec serre-câbles.

La Fabrique à Filets met à votre disposition un guide explicatif sur le montage de boucle en câble avec serre-câbles.

Info : la réalisation d'une élingue à boucle cossée avec serre-câble réduit de 20% la charge de rupture du câble utilisé.

Matériel nécessaire pour une boucle

Pour la création d'une boucle à une extrêmité de votre câble de tension destiné à la fixation d'un grillage ou d'un filet, vous aurez besoin du matériel suivant :

  • 1 câble en acier galvanisé (utilisé comme câble de tension)
  • 1 cosse coeur métallique
  • 3 serre-câbles

Positionnement des serre-câbles

Afin de confectionner une boucle, utilisez des cosses-coeurs standards et des serre-câbles à étrier.


La première étape consiste à positionner votre câble autour de la cosse-coeur puis positionner un premier serre-câble.

Montage des serre-câbles

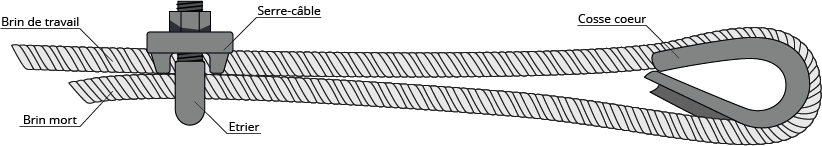

Il faut toujours positionner le brin de travail du câble dans la "selle" du serre-câble et le "brin mort" dans l'étrier en forme de U, comme indiqué sur le schéma ci-dessous.

Serrez les écrous alternativement sans excés.

Le serrage des écrous doit être uniforme. Il est considéré comme suffisant lrosque le brin mort prend l'empreinte de l'étrier.

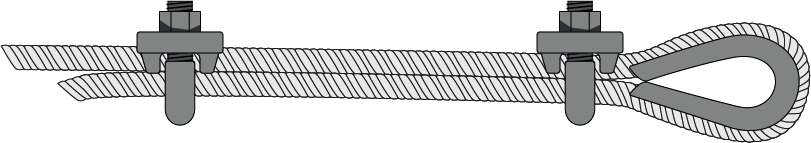

Dans un second temps, positionnez un second serre-câble au plus près possible de la boucle.

Vous pouvez également déplacer le premier serre-câble le plus proche possible de la boucle puis en placer un second.


Ajouter ensuite les serre-câbles manquants en fonction des recommandations ci-dessous.

Le nombre total de serre-câbles par boucle dépend du diamètre du câble utilisé :

  • câble jusqu'à 6,5 mm = 3 serre-câbles
  • câble de 8 à 19 mm = 4 serre-câbles
  • câble de 22 à 26 mm = 5 serre-câbles
  • câble de 30 à 40 mm = 6 serre-câbles

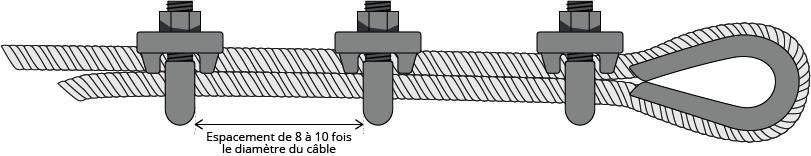

La distance qui sépare chaque serre-câble doit être égale à 10 fois le diamètre du câble.


Recommandations : ce montage devra être vérifié périodiquement et les serre-câbles resserrés.
